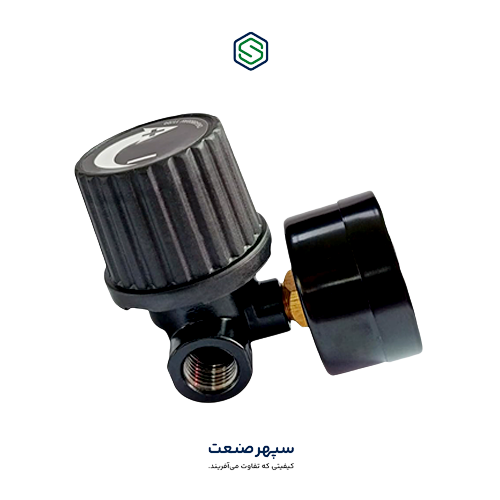

رگلاتور ۱/۴ اینچ وظیفه تنظیم فشار خروجی از کمپرسور و شکستن فشار ورودی را بر عهده دارد. فشار شکن ۱/۴ اینچ طرح نورگرن معمولا فشار ورودی را تا ۱۰ بار میگیرد و آنرا تا ۸ بار کاهش می دهد. رگلاتور ۱/۴ اینچ چهار رزوه در اطراف خود دارد که دوتای انها ۱/۸ اینچ و دوتای دیگر ۱/۴ هستند. یکی از رزوه های ۱/۸ فشار شکن توسط در پوش کور شده است و به دیگری گیج فشار یا نشاندهنده فشار بسته می شود. دو رزوه دیگر که ۱/۴ هستند یک ورودی و دیگری خروجی است.

ورودی و خروجی رگلاتور پنوماتیک

ورودی رگلاتور پنوماتیک معمولا با IN وخروجی آن با OUT مشخص میشود. در بقیه رگلاتور پنوماتیک معمولا یک فلش وجود دارد که به وسیله آن قابل تشخیص است. اتصلال صحیح ورودی خروجی در رگلاتور باد یک مسئله مهم است.

وظایف رگلاتور باد

رگلاتور باد از تغییر ناگهانی فشار جلو گیری می کند و ضربات ناشی از تغییرات فشار که کمپرسور باد ایجاد میکند ، جلوگیری می کند. هوایی که در مخزن باد ذخیره میشود در صورت پیدا کردن راهی به بیرون به سرعت تخلیه میشود. رگلاتور فشار زیاد را میشکند و به فشار پایین تر می رسد.

فشار شکن پنوماتیک

فشار شکن پنوماتیک در واقع همان رگلاتور باد است.
فشار شکن پنوماتیک فشار خط (فشار ورودی از کمپرسور) را میشکند به فشار مورد نیاز که تنظیم شده است.
فشار شکن یا رگلاتور هوا از کم و زیاد شدن فشار در خروجی جلو گیری می کند.
